Основные характеристики шламовых погружных насосов Dragflow

Особенности работы погружного насоса

Погружной шламовый насос создан для того, чтобы качать абразивные смеси, даже с твердыми частицами и большой плотностью до 1,6кг/дм3, главное условие — погружное состояние и наличие воды в перекачиваемой смеси.

Использование высокопроизводительных погружных шламовых насосов требует иной подход к процессу добычи полезных ископаемых по сравнению с обычными насосами.

Распространенные варианты монтажа насосов: на стреле экскаватора или в составе земснаряда на подьемной лебедке.

Насосный агрегат может быть размещен на подъёмной (крановой) лебёдке и иметь несколько степеней свободы. Наиболее эффективное расположение насоса при проведении работ, когда насос находится на некотором удалении от грунта. Поток воды, создаваемый «агитатором» направлен от насоса и тем самым происходит «первичное разрыхление» донной поверхности. Кроме того, поток создает зону пониженного давления перед камерой всасывания самого насоса. Это облегчает всасывание грунта насосом и приводит к большей энергоэффективности работы насосного агрегата в целом. При эксплуатации погружного насосного агрегата на тросовом подвесе для расширения границ котлована можно использовать двухступенчатый способ разработки или оснастить сам земснаряд гидромониторной установкой для обрушения стенок котлована.

Как читать характеристики насоса:

• Напор-измеряется в метрах (удельная механическая работа, передаваемая насосом перекачиваемой жидкости)

• Подача измеряемтся в м3/час.

• Рабочая точка насоса — это точка пересечения графика характеристики насоса с характеристикой системы трубопроводов. В этой точке полезная мощность насоса равна мощности потребления системы.

  При этом напор, создаваемый насосом, и расход перекачиваемой жидкости (подача) зависят друг от друга. Эта зависимость отображается графически в виде характеристики насоса —зависимости Напора и Подачи («Производительность»).

  Характеристика насоса приобретает форму падающей кривой. Различная форма кривой, угол изгиба кривой зависит от характеристик насоса,  в частности, от частоты вращения мотора при идентичном корпусе и рабочем колесе насосов.

  Правильный выбор насоса, для определённого типа гидротехнической задачи должен производиться с учетом параметров характеристики системы и так называемой рабочей точки, в котором нужно учитывать все условия работы:

• плотность пульпы, удельный вес и температура, вязкость перекачиваемой жидкости, скорости потока;

• глубину добычи;

• диаметр трубопровода и материалом трубопровода и дальность выгрузки.

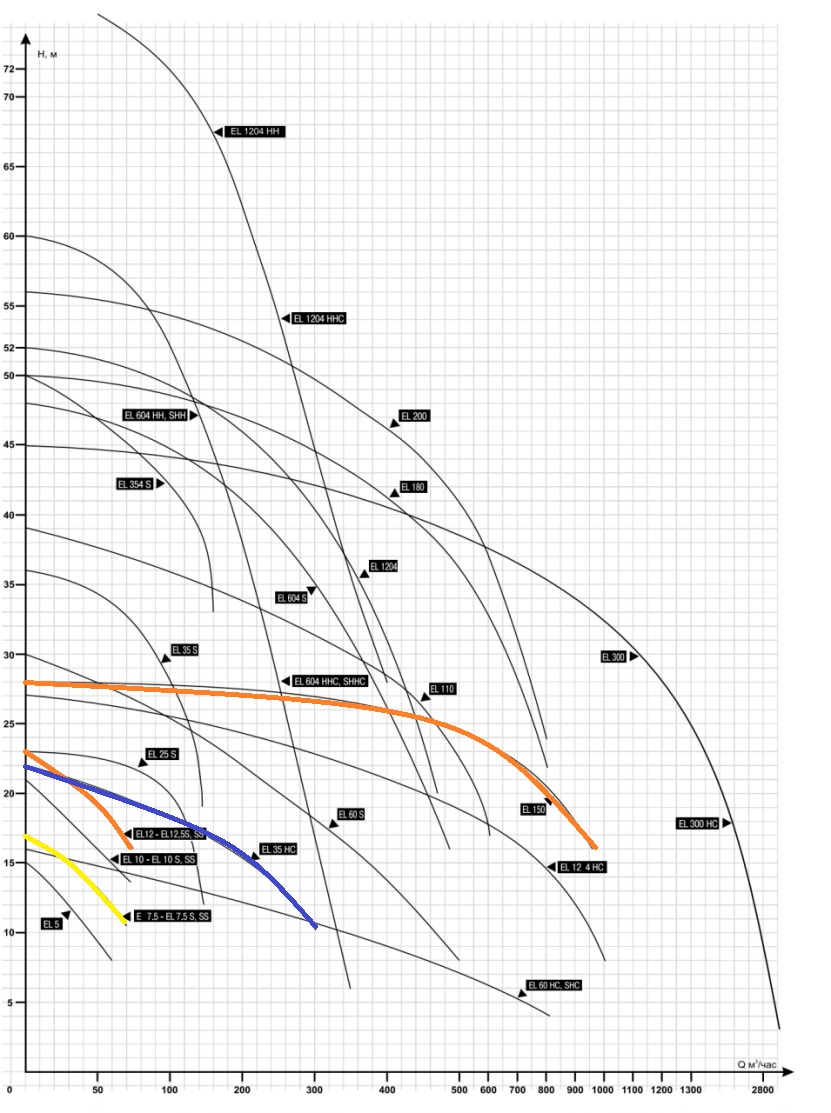

Ниже приводятся графики рабочих характеристик погружных шламовых насосов с электроприводом моделей EL5-El 300 HC. Электрический шламовые погружные насосы отличаются большей производительностью при большой  глубине дноуглубления.

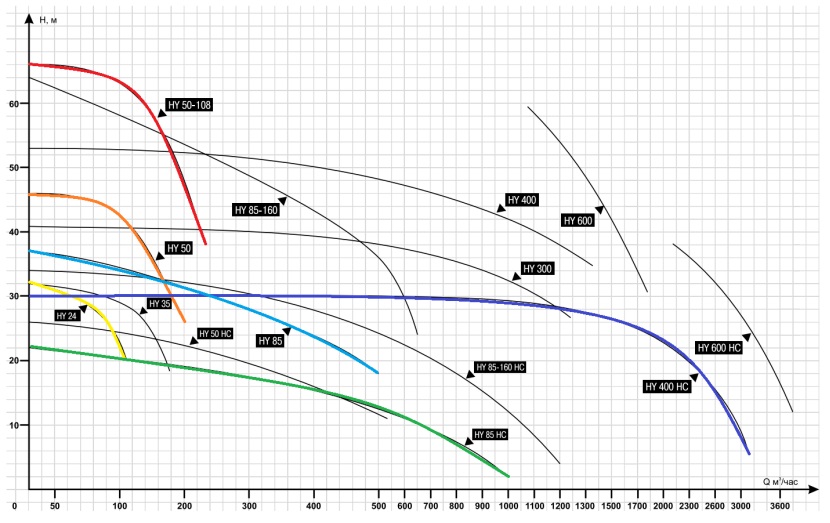

Ниже приводится график рабочих характеристик погружных шламовых насосов с гидроприводом моделей  HY18-HY600 HC. Гидравлические шламовые насосы отличаются большей производительностью дноуглубления по сравнению с электрическими насосами.

ПОЛУЧИТЬ ТЕХНИЧЕСКИЕ ДАННЫЕ ПО РАБОЧИМ ХАРАКТЕРИСТИКАМ ШЛАМОВОГО НАСОСА (ЗАПОЛНИТЬ ФОРМУ)>>>

ИЛИ СВЯЖИТЕСЬ ПО НОМЕРУ тел. +38050 442 78 29 ВИТАЛИЙ

Погружной шламовый насос представляет собой техническое средство, широко используемое в горнодобывающей, металлургической, химической, угольной, обогатительной промышленности, на сельскохозяйственных, энергетических и коммунальных предприятиях. Он отличается мощностью, эффективностью и длительным сроком эксплуатации в самых неблагоприятных условиях.

Шламовый насос погружного типа – что это такое?

Шламовый насос погружного типа — это промышленное насосное оборудование, которое применяется для перекачки рабочих жидкостей с высокой концентрацией твердых абразивных частиц и плотностью до 1,60 кг/куб.дм. Шламовые насосы чаще всего используются для транспортировки жидких песчаных и песчано-гравийных смесей, шлаковых и золошлаковых растворов, абразивных смесей, бытовых и промышленных отходов.

Шламовый погружной насос во время работы находится ниже уровня поверхности рабочей жидкости – такое расположение позволяет осуществлять забор материала с большой глубины, эффективно охлаждать корпус и значительно снизить уровень шума. Насос может крепиться на тросах к стреле экскаватора или подъемной лебедке землесосного снаряда.

Шламовый погружной насос должен располагаться на некоторой высоте от поверхности дна искусственного или естественного водоема — в процессе работы он генерирует исходящий поток жидкости, производя начальное взрыхление грунта. Кроме этого, исходящий поток формирует область низкого давления перед входящим отверстием насоса, что значительно облегчает захват рабочего вещества и повышает эффективность работы оборудования. Шламовые насосы погружного типа, оборудованные гидромониторным устройством, имеют больше степеней свободы и могут использоваться для расширения линии берега или котлована.

Основные технические характеристики шламовых насосов погружного типа

Основными техническими характеристиками шламовых насосов являются:

• подача – количество кубических метров рабочей жидкости, перекачиваемое за один час;
• напор – количество работы, измеряемое в метрах, передаваемой насосом рабочей жидкости;
• максимальная рабочая глубина в метрах;
• производительность насоса в зависимости от глубины захвата рабочей жидкости – представляет собой кривую на графике, отражающую обратно-пропорциональную зависимость;
• тип привода – гидравлический или электрический;
• мощность электродвигателя;
• количество оборотов в минуту;
• диаметр всасывающего патрубка;
• диаметр напорного патрубка;
• материал изготовления трубопроводов;
• материал изготовления проточного рабочего узла;
• размеры и вес насоса.

Кроме этого, при выборе модели насоса важными факторами являются характеристики транспортируемой рабочей жидкости. Покупателю насоса необходимо заранее определить плотность раствора, его температуру, размер и концентрацию твердых нерастворимых примесей, а также вязкость и скорость потока. При работе с химически агрессивными составами выбор шламового насоса необходимо основывать на материале изготовления корпуса и внешних конструкционных элементов оборудования.

Где купить надежный погружной шламовый насос?

Насосное оборудование Dragflow – это итальянское качество на мировом рынке оборудования для транспортировки абразивных и вязких растворов. Мы предлагаем своим клиентам шламовые насосы погружного типа с электрическим и гидравлическим приводом для выполнения любых технологических операций. Если у вас возникли трудности с выбором модели насоса – наши технические специалисты и менеджеры готовы помочь вам в любой удобный для вас момент времени в телефонном режиме.
